Dynamo скрипты
Порой приходится забивать гвозди микроскопом. Или наоборот.
Занесение групп в комментарий

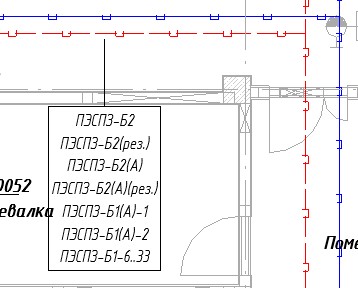

Скрипт собирает наименование групп электрооборудования и электрических приборов для занесения в обобщённую модель кабельной линии (параметр "Комментарии"). Предварительно должна быть произведена параметризация имени цепи в Тесле (заполнен параметр "TSL_Номер питающей цепи"). Протестирован в Revit 2020 и 2023.
Занесение групп в комментарий с группировкой

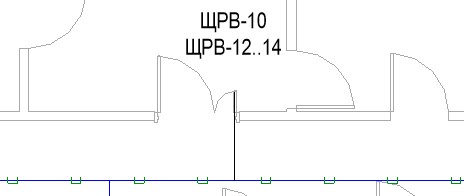

Скрипт собирает наименование групп электрооборудования и электрических приборов для занесения в обобщённую модель кабельной линии (параметр "Комментарии"). Для корректной работы требуется наименование групп вида РП2-5 или ЩВ-Б02-1 (перед номером - дефис). Предварительно должна быть произведена параметризация имени цепи в Тесле (заполнен параметр "TSL_Номер питающей цепи"). Версии для Revit 2020 и 2023.
Подбор трубы v.0.1
Скрипт берёт марку кабеля, по эксельной табличке подбирает подходящий диаметр и заносит в способ прокладки. Дополнительно можно указать прокладку в лотке. Ничего не считает. Протестирован в Revit 2023.
Расчёт трубной прокладки с планов
При выборе автоматов однолинейных схем берёт название групп и ищет их в обобщённых моделях в параметре "Комментарии", при этом "Линия" считается за прокладку в ПП трубе, "Линия в трубе" - в стальных трубах.

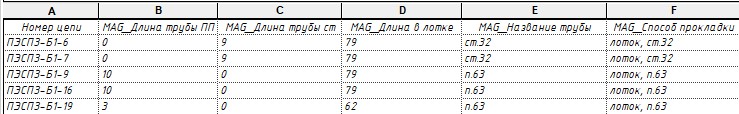

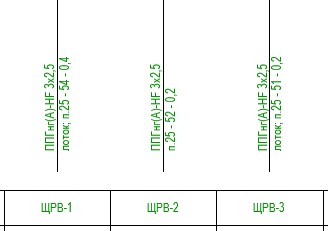

Далее данные заносятся в параметры электрических цепей (MAG_Длина трубы ПП (число), MAG_Длина трубы ст(число), MAG_Длина в лотке(число), MAG_название трубы и MAG_Способ прокладки(текст)), а способы прокладки - в однолинейные схемы. Версии для Revit 2020 и 2023.
Высота из помещений в пространства
Переносит полную высоту из помещения в параметр "смещение сверху" пространства. Подразумевается, что файл архитектуры содержит "_AR_" в названии.
Протестирован в Revit 2023.
Оборудование ТХ в вывод
Полезно на стадии П, когда технологи расставляют оборудование, но не дают задание. Для работы необходимы пространства.

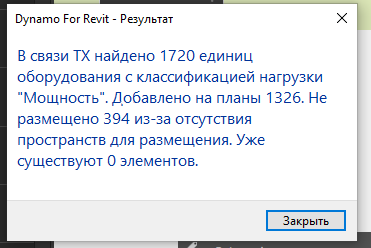

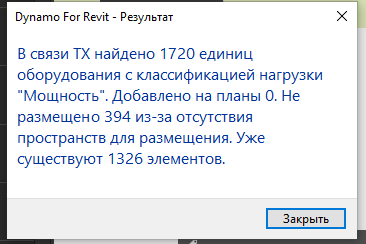

В связной модели TECH ищет оборудование с классом нагрузки "Мощность" и на его месте в модели ставит семейство вывода с заполненными параметрами. Идентификатор связной модели оборудования переносится в параметр экземпляра "TSL_Id исходного элемента".
Позиция оборудования записывается в параметр "ТХ позиция" (текст)
В дальнейшем, если от одного семейства электрического прибора запитано несколько устройств ТХ, то в параметре "TSL_Id исходного элемента" идентификаторы нужно разделять символом ;
Работает в Revit 2023, в предыдущих версиях работать не будет.
Перенос нагрузки из щита в автомат
На случай, если Тесла странно синхронизирует автомат, например, в грщ и отходящий от него щит.
